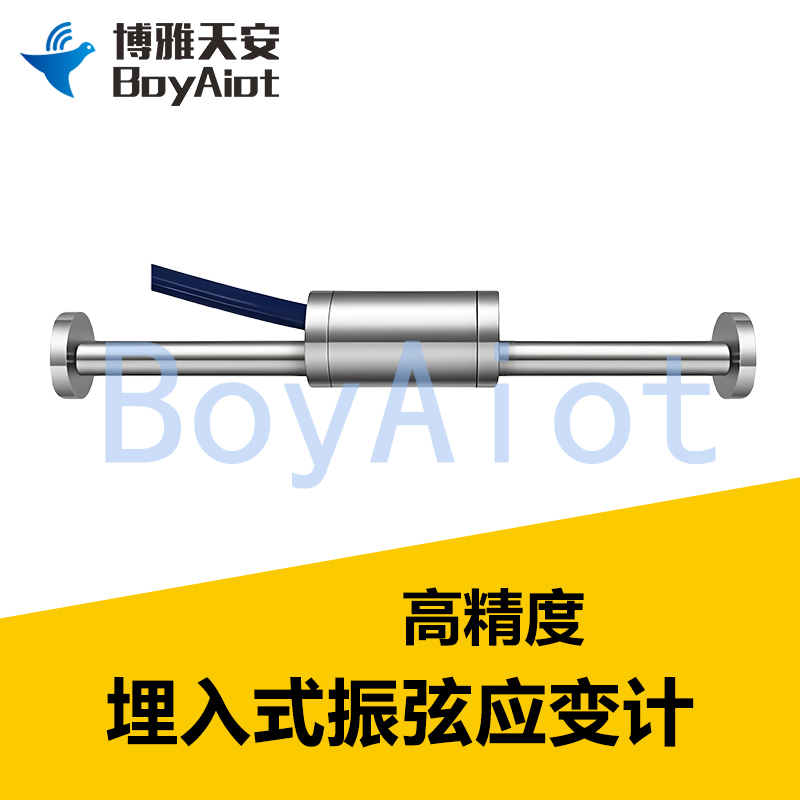

BOY-GD01 埋入式振弦应变计

▋     产品介绍

        BOY-GD01 埋入式振弦应变计是用来测量结构物混凝土内部应变变化量的一种高精度测量仪器，内置温度传感器可同时监测测点处的温度。适用于岩土、水工结构物、结构安全监测工程项目中，长期、稳定进行监测的振弦式传感器。设备主要采用进口高耐受性钢弦与自主研发的生产制造工艺制造。


▋ 工作机制

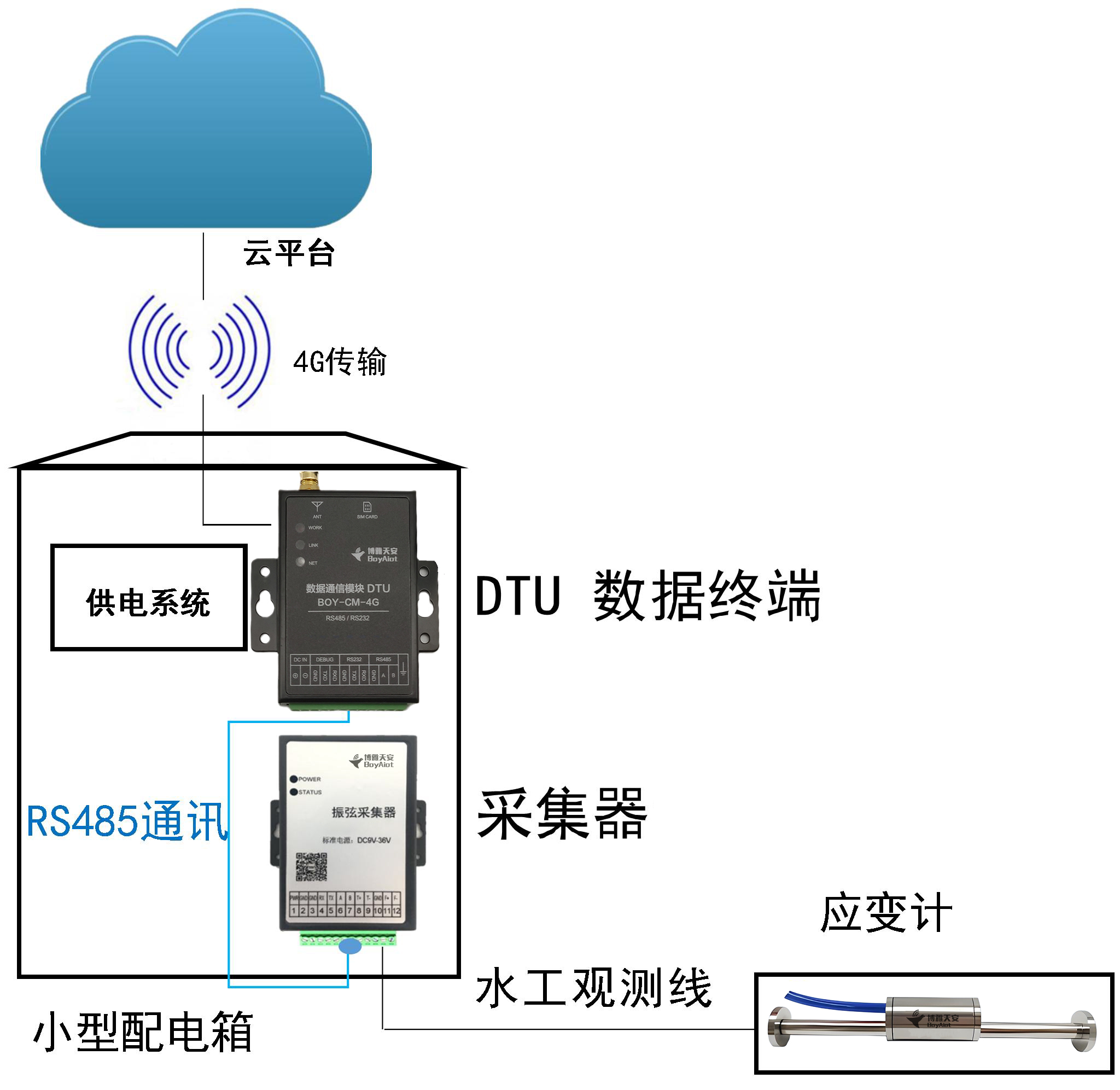

        BOY-GD01 埋入式振弦应变计 是利用振弦原理，振弦式传感器由受力的弹性形变外壳、钢弦、左右固定端（固定钢弦两端的夹具）、激振（使钢弦获得一定形式和大小的振动量，从而进行频率 监测）和接收线圈（线圈指呈环形缠绕的导线绕组）等组成，振弦的频率与弦张力（被拉伸的钢弦、绳等柔性物体对物体内部各部分之间的作用力）的大小有关系， 在振弦几何尺寸（产品的构造与尺寸）确定之后，振弦振动频率的变化量即可表征 被测结构物产生形变后的应变量大小。配合本公司的采集器、DTU可实现对传感器型号、电子编号、标定系数与出厂日期等参数的智能读取、识别与诊断

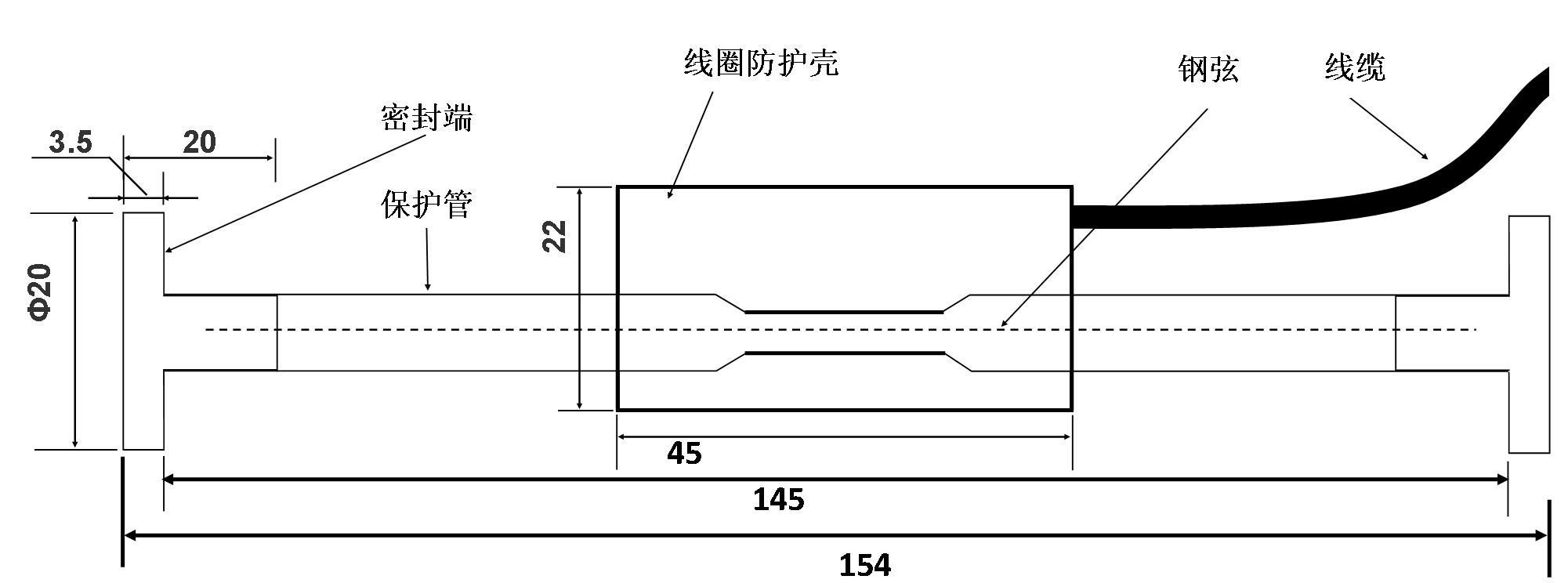

▋ 产品尺寸

▋ 产品特点

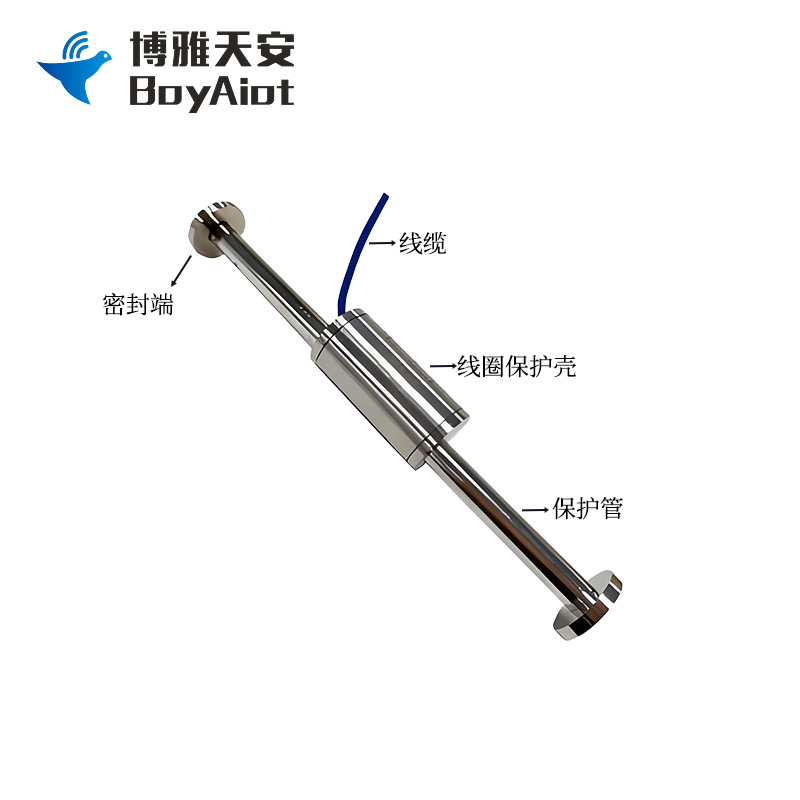

        BOY-GD01 埋入式振弦应变计主要用于混凝土结构的内部应变监测，其长期埋设于桥梁、桩基、支撑、隧道衬砌、水工建筑等结构物内部。应变计采用进口钢弦，耐受性强；压铆+激光焊接，钢弦固定更可靠；外壳采用304不锈钢结构，接地双保护套、双绞屏蔽聚氨酯电缆，防护能力强，具有抗机械磨损、抗干扰、防雷击的能力 。

▋ 产品参数

▋ 应用场景

        BOY-GD01 埋入式振弦应变计 主要应用在水库、大坝、高层建筑、基坑、隧道、桥梁、边坡等项目的混凝土中进行应变监测，能够实时感知混凝土内部形变状况，提供高精度的应变数据和监测服务。

▋ 常见问题

        Q1：埋入式振弦应变计的安装方式如何影响测量精度？‌

        安装方式需根据被测介质特性选择，混凝土结构需预埋至浇筑层内部，确保与基材同步形变。非对称安装或界面间隙会导致应力传递失真，建议采用专用固定夹具减少人为误差。 ‌

        Q2：温度补偿机制在埋入式振弦应变计中如何实现？‌

        通过内置温度传感器与双模校准算法，将温度变化引起的热应变从总应变中分离，修正系数通常为0.5-1.5με/℃。部分高端型号采用自补偿钢弦材料降低温漂率。 ‌

        Q3：如何处理应变计非线性响应区的数据异常？‌

        在±1500με满量程范围内，需验证是否超出传感器线性区间。若异常数据集中在阈值附近，应重新标定或启用分段校准模式。同步检查电缆阻抗（建议≤50Ω/km）排除信号衰减干扰。 ‌ ‌

        Q4：BOY-GD01埋入式振弦应变计与BOY-GD02表面式振弦应变计在混凝土监测中的适用性差异？

        埋入式可捕获内部应力梯度及收缩徐变效应，而表面式反映表层应变且易受环境扰动。隐蔽工程（如大坝心墙）必须采用埋入式以保障数据连续性。

        Q5：长期监测中如何验证应变计的零点稳定性？

        建议每年执行一次无应力状态基准测试，对比初始频率值。合格产品年漂移应＜±0.1%F.S，超差时需通过最小二乘法拟合修正系数 。 ‌
