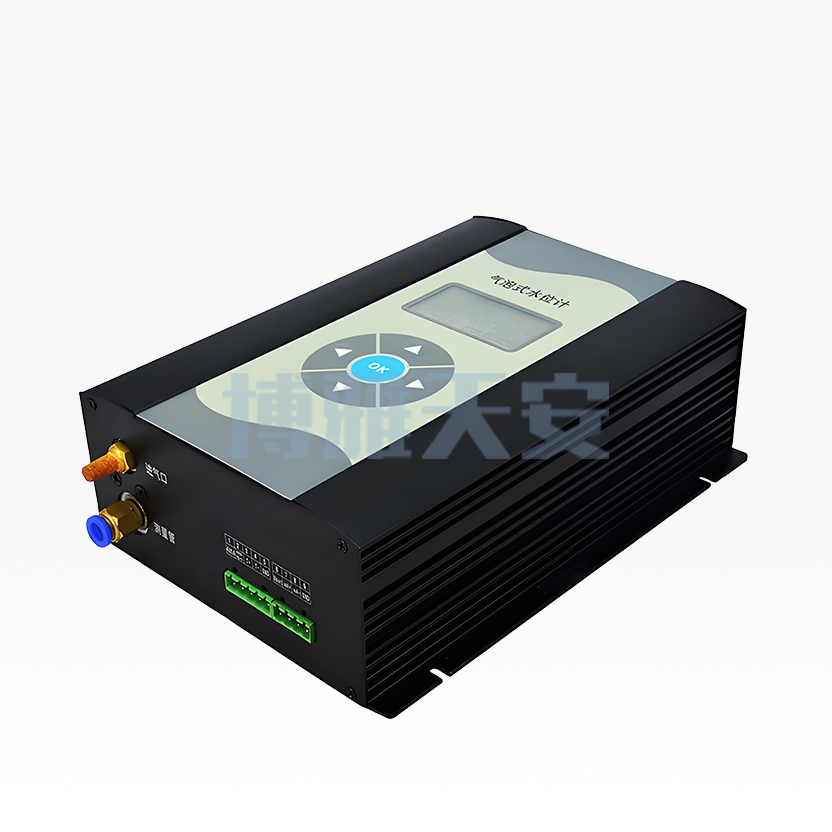

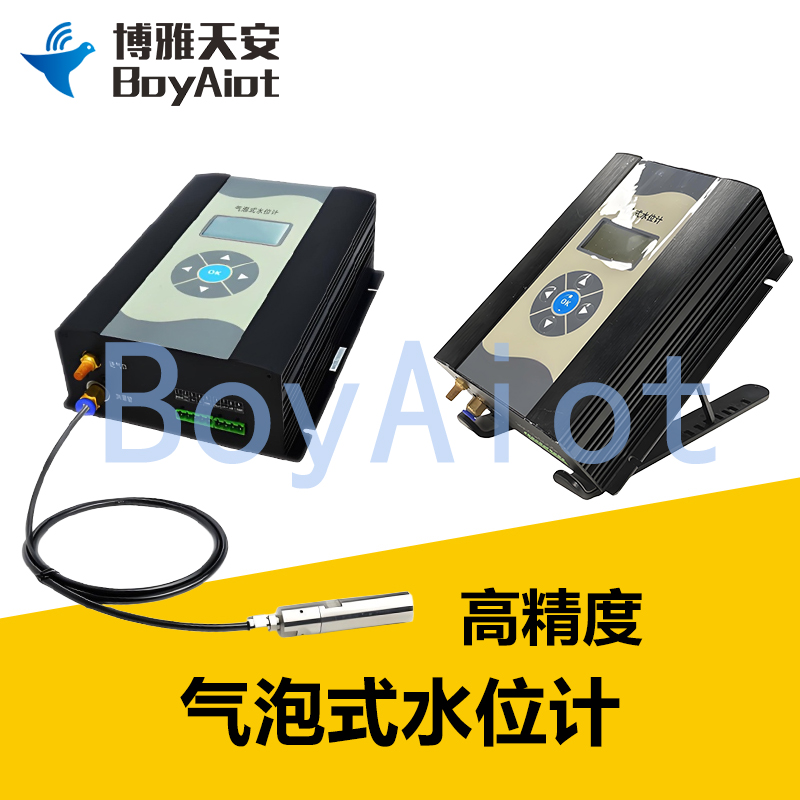

BOY-SW07 气泡式水位计
产品特点：
1、非接触式测量，精度高、稳定性好、维护方便
2、安装便捷，无需建测井，且不受水面漂浮物的影响
3、自动清洗功能，确保导气管畅通
4、配置LCD显示屏和输入键盘，直观显示即时水位，操作灵活
▋ 产品介绍
BOY-SW07 气泡式水位计是新一代高精度智能型水位计，实现连续精确的水位（液位）监测，尤其是无井水位测量最理想的水位监测仪器。气泡式水位计具有安装维护方便、高可靠性、非接触测量、兼容性高等显著优点。适用于江河、湖泊、水库、地下水、湿地、水闸等自然水域水位监测 。

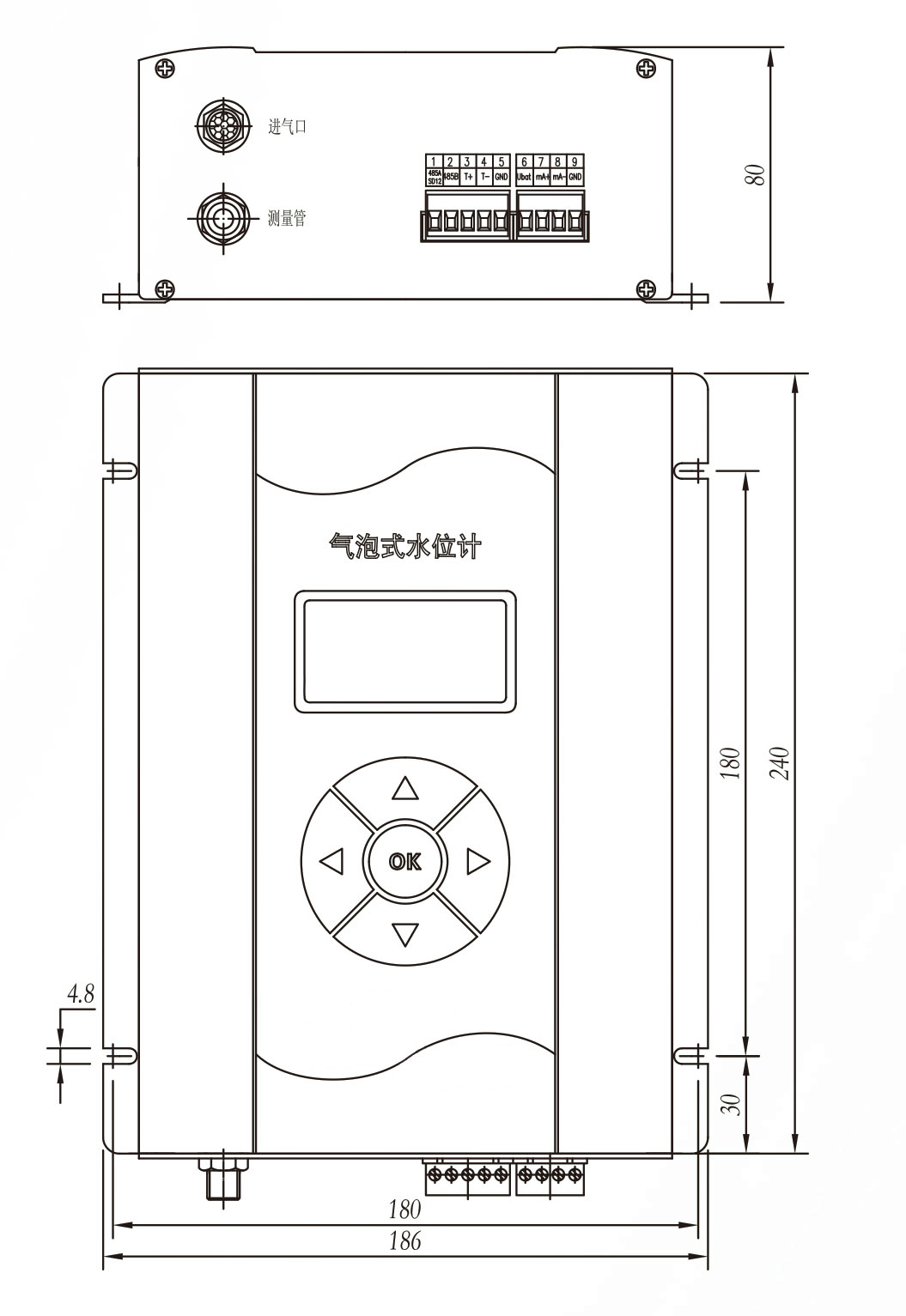

▋ 产品尺寸
▋ 工作机制
BOY-SW07 气泡式水位计采用微型活塞泵作为吹气引压装置，活塞泵产生的压缩空气流经测量管和气泡室，进入被测的水体中，将水下测点处的静水压力转换成气体的压强值并通过测管引至水面以上，再用压力传感器进行感应和处理，测量管中的静压力与气泡室上的水位高度成正比。先后测定大气压和气泡压力，取两个信号之间的差值，计算出气泡室上面的水位高度
▋ 主要功能
功能 | 描述 |
水位采集 | 采集周期定时采集水位，水位量程可定制 |
智能采集频度 | 多个采集频度自动控制 |
数据存储 | 可保存50万条数据记录，掉电数据不丢失 |
LED联动 | 可控制现场LED诱导屏预警指示 |
图像抓拍 | 可控制现场摄像机拍照上报 |
数据传输 | 支持RS485/RS232通信 |
通信规约 | 支持Modbus通信规约 |
参数设置 | 支持本地参数设置 |
低功耗工作 | 支持低功耗休眠工作模式 |
检测标准 | 通过水利部水文仪器及岩土工程仪器质量监督检验测试中心的检测 |
▋ 产品特点
BOY-SW07 气泡式水位计具有模拟输出和数字通讯接口，方便用户使用；采用Modbus通讯协议，方便与各种数据采集设备对接通过外接温度传感器，可有效补偿液体比重受温度变化的影响；吹起引压装置采用曲柄连杆活塞泵，延长水位计使用寿命。
|
|
|
稳定性好 | 抗干扰性强 | 安装便捷 |
自动清洗功能，确保导气管畅通 | 宽电压设计，反接过压过流保护，抗雷击浪涌 | 非接触式测量，无需建测井，且不受水面漂浮物的影响 |
|
|
|
直观显示 | 高精度 | 适用性广 |
配置LCD显示屏和输入键盘，操作灵活 | 非接触式测量，零点自动校正，消除零点漂移误差 | 环境要求低，土建工程量小，冬季结冰期可使用 |
▋ 产品参数
水位量程 | 20m/30m/40m/50m/60m可选，70-100m可定制 |
分辨率 | 1mm |
测量精度 | 0.03%F.S. |
精度补偿 | 支持温度补偿及纬度补偿 |
最大水位变化率 | 1m/min |
测量间隔 | 1分钟—24小时可设置 |
通讯接口 | RS485或SDI-12 |
模拟量输出 | 4～20mA/0～5V |
测量管规格 | 内φ3/外φ8 |
温度传感器 | NTC 103 （选配件） |
测量介质 | 水（江、河、湖泊、地下水等），特殊液体可定制 |
待机电流 | ≤1mA |
平均电流 | ≤10mA （测量间隔1分钟，RS485或SDI-12输出） |
工作温度 | -20℃～80℃ |
储存温度 | -40℃～85℃ |
相对湿度 | ≤98%RH |

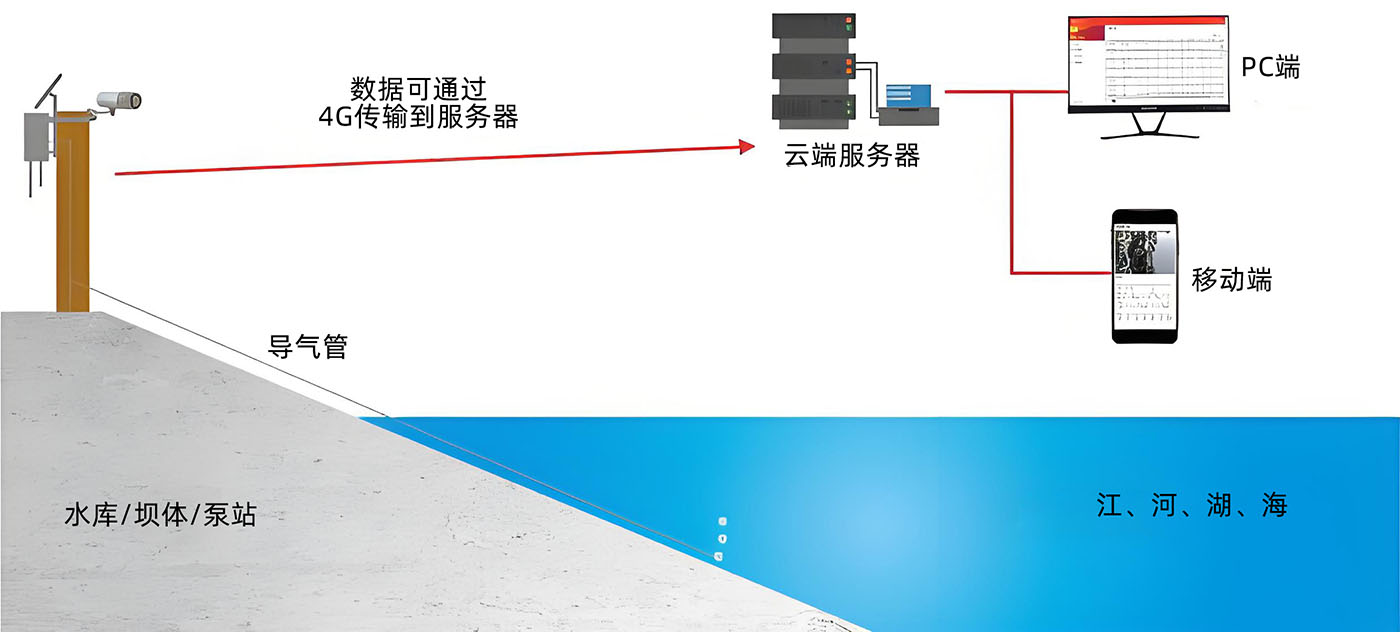

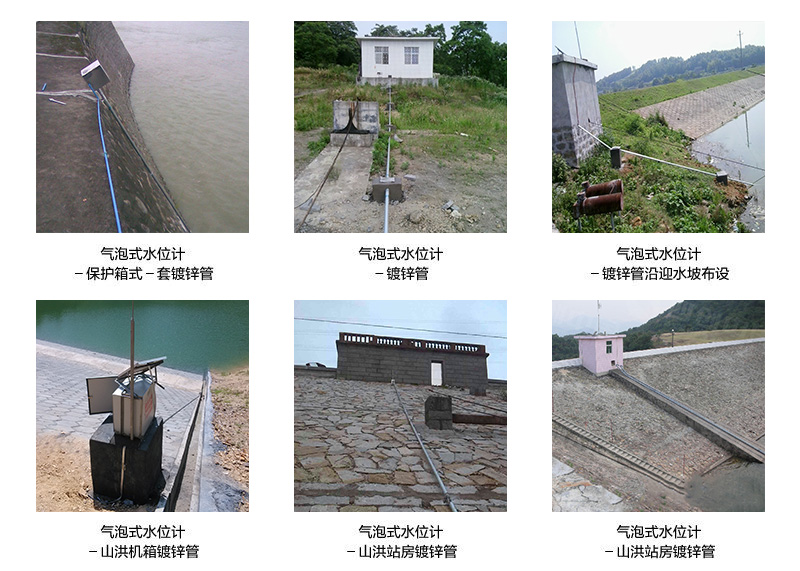

▋ 应用场景
BOY-SW07 气泡式水位计 具有高精度、高可靠、高智能、免气瓶、免测井、免维护、抗振动、寿命长的特点，特别适用于流动水体、大中小河流、水库、或者水体污染严重和腐蚀性强的工业废水等不便建测井或建井昂贵的场合，如：水利水文、大坝上下游、海洋、地下水、石油、化工、污水处理厂、城市排水泵站等监测。
▋ 常见问题
1、气泡式与浮子式水位计有何区别?
气泡式通过气压间接测量，无运动部件；浮子式通过机械浮子直接接触液体。
2、测量出现波动的原因?
检查气泵供气稳定性，排除导气管漏气或液体湍流干扰。
3、能否测量腐蚀性液体?
可以，需选用PTFE材质的导气管和特殊合金传感器。
4、安装时导气管长度限制?
20m/30m/40m/50m/60m可选，70-100m可定制，建议不超过50米，过长会导致气压响应延迟。
5、需要多久校准一次?
建议每12个月进行零点/满量程校准。
