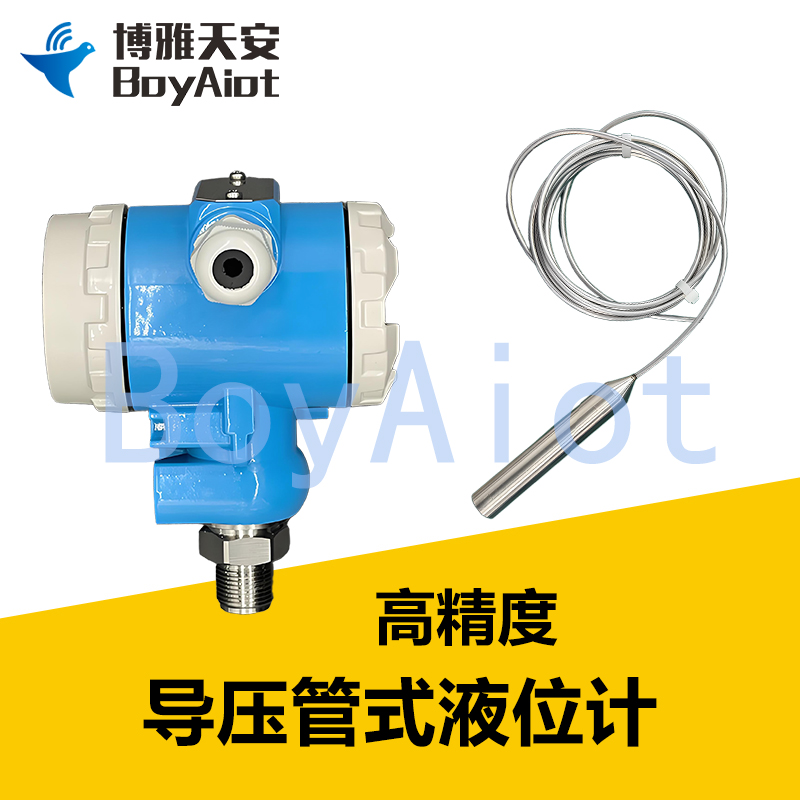

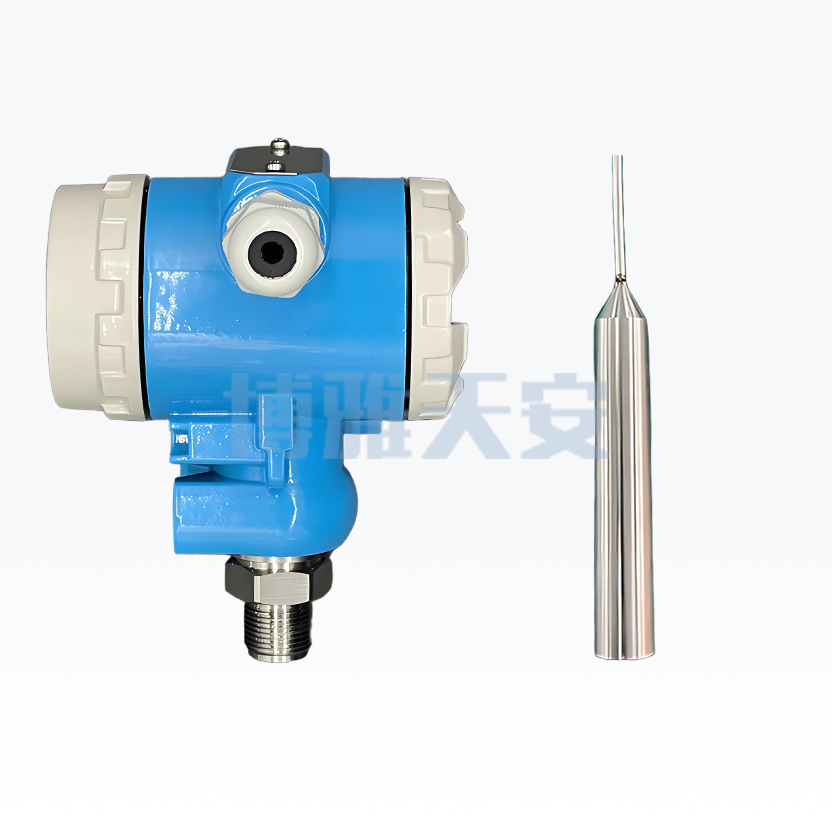

BOY-WR04-SP 导压管水位计

▋ 产品介绍

        BOY-WR04-SP 导压管水位计是一种基于流体静力学原理设计的液位测量仪表，广泛应用于石油化工、电力、水处理等工业领域，用于监测储罐、管道或容器内的液体高度。其核心工作原理是通过测量液体静压力与液位高度的线性关系，将压力信号转换为标准电信号（如4-20mA或RS485等数字信号），从而实现对液位的精确监控。该设备主要由导压管、压力传感器/变送器和信号处理单元组成，导压管采用不锈钢制成，通过法兰或螺纹与被测容器连接，确保压力稳定传递。根据工况需求可分为单法兰（适用于常压环境）和双法兰（可消除介质密度影响，适应高温、腐蚀性介质）两种类型。导压管水位计具有结构紧凑、抗干扰性强、维护成本低等优势，尤其适合高压、高温或存在挥发性介质的复杂场景。使用时需注意介质粘稠度、结晶风险及导压管堵塞问题，定期排污清洗可保障长期测量精度。

▋ 工作机制

        BOY-WR04-SP 导压管水位计基于流体静力学原理，通过测量液体静压力推算液位高度。设备通过导压管将容器底部压力传递至压力传感器，传感器将压力信号转换为电信号（如4-20mA），经信号处理器线性化处理后显示液位值。针对气相压力干扰，双法兰型设计采用高低压侧导压管分别连接容器底部和顶部，通过差压变送器消除气相压力影响。导压管内填充密封液或隔离膜片可隔离腐蚀性介质，内置温度传感器可补偿介质密度随温度的变化，确保复杂工况下的测量精度。整个过程无需机械运动部件，抗振动性强，适用于连续、稳定的工业液位监测 。

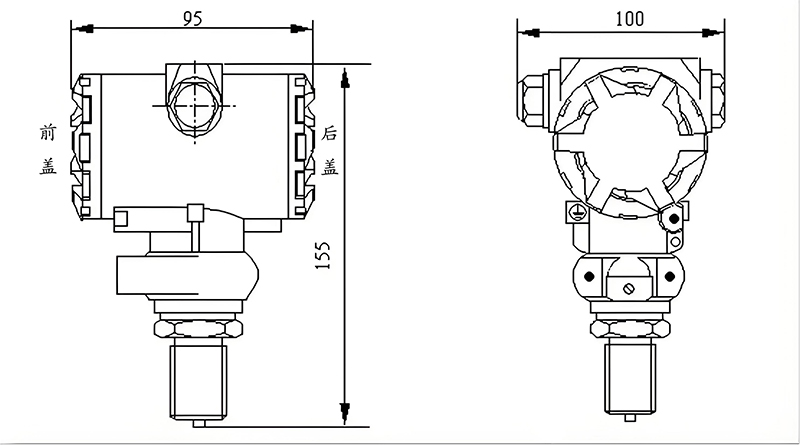

▋ 产品尺寸

▋ 主要功能

▋ 产品特点

        BOY-WR04-SP 导压管水位计具有抗干扰、温度漂移小、测量精度高、稳定性好、寿命长等优点。通过高精度传感器及温度补偿技术精准测量液位，误差控制可达±0.5%。主体采用不锈钢，耐受高温、高压及强酸强碱腐蚀。双法兰差压结构消除气相干扰，防结晶导压管设计与隔离膜片技术有效避免介质堵塞。无机械部件确保抗振性强，法兰/螺纹双接口简化安装，内置4-20mA、HART等多协议输出 。

▋ 产品参数

▋ 应用场景

        BOY-WR04-SP 导压管水位计适用于水利、石油、化工、电力等行业的管道、储罐及容器液位监测，尤其适合高温、高压、腐蚀性介质或易挥发液体等复杂工况，具备抗干扰、耐用性强特点，常用于化工储罐、锅炉汽包及污水处理等场景的连续性液位测量 。

▋ 常见问题

1、导压管水位计与雷达液位计的区别？

     导压管水位计依赖接触式压力测量，适用于高温高压及泡沫介质；雷达液位计为非接触式，精度更高但成本高，且对介质介电常数敏感 。

2、设备如何安装？

     选择易于操作、维护的地方进行安装；应尽量远离振动源、热源的地方安装；液位变送器安装时，金属探头要沉入容器底部。。

3、多久需要校准一次？

     常规工况建议每年校准一次；极端环境（如高温、强腐蚀）缩短至半年；若出现数据异常或设备维修后需立即校准。

4、输出信号不稳定如何处理？

     检查电源电压是否稳定；排除电磁干扰（如加装屏蔽电缆）；确认导压管路无气泡或液柱分离；必要时重启设备或恢复出厂设置。

5、测量误差大的可能原因？

     常见原因包括：导压管堵塞/泄漏、温度补偿失效、介质密度变化未校准、安装位置倾斜或传感器零点漂移，需逐一排查并重新标定 。
