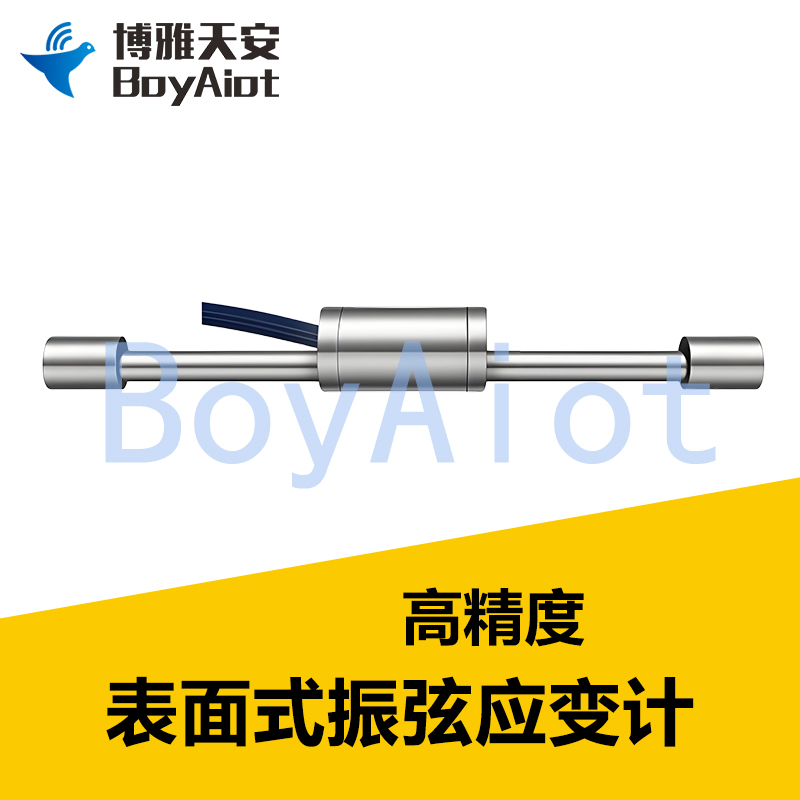

BOY-GD02 表面式振弦应变计

▋     产品介绍

        BOY-GD02 表面式振弦应变计是用来测量钢结构物表面、混凝土表面、硬质岩石层等结构物表面应变变化量的一种高精度测量仪器，内置温度传感器可同时监测测点处的温度。是一款适用于岩土、水工结构物、结构安全监测工程项目中，长期、稳定进行监测的振弦式传感器。设备主要采用进口高耐受性钢弦与自主研发的生产制造工艺制造。


▋ 工作机制

        BOY-GD02 表面式振弦应变计 利用振弦原理，振弦式传感器由受力的弹性形变外壳、钢弦、左右固定端（固定钢弦两端的夹具）、激振（使钢弦获得一定形式和大小的振动量，从而进行频率监测）和接收线圈（线圈指呈环形缠绕的导线绕组）等组成，振弦的频率与弦张力（被拉伸的钢弦、绳等柔性物体对物体内部各部分之间的作用力）的大小有关系，在振弦几何尺寸（产品的构造与尺寸）确定之后，振弦振动频率的变化量即可表征被测结构物产生形变后的应变量大小。

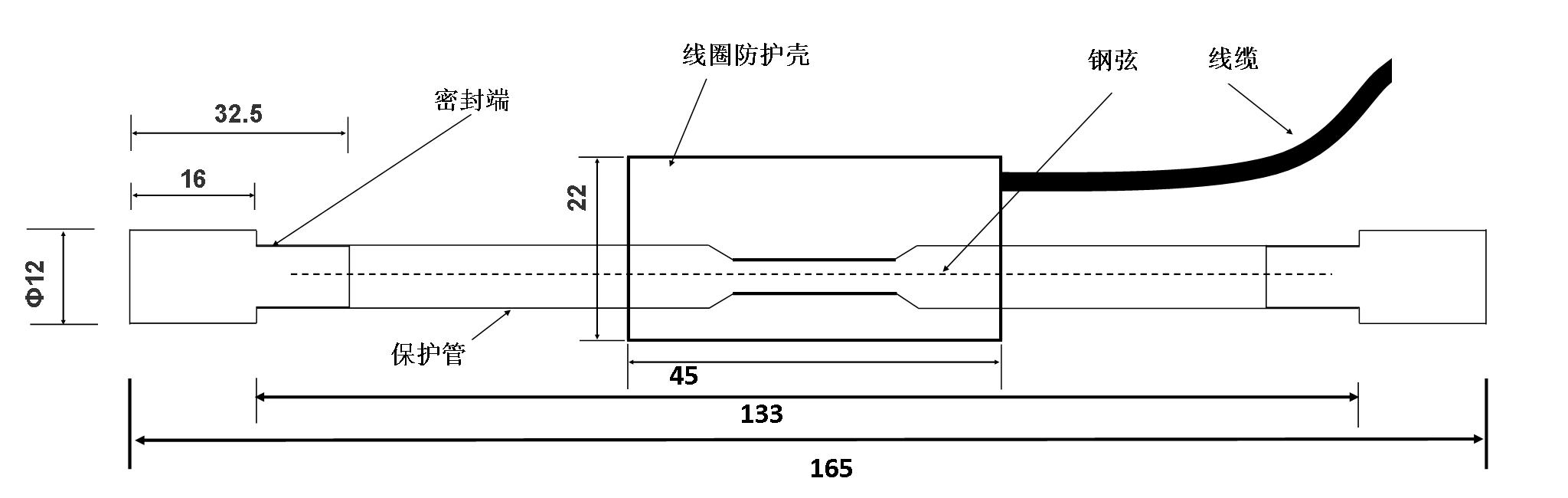

▋ 产品尺寸

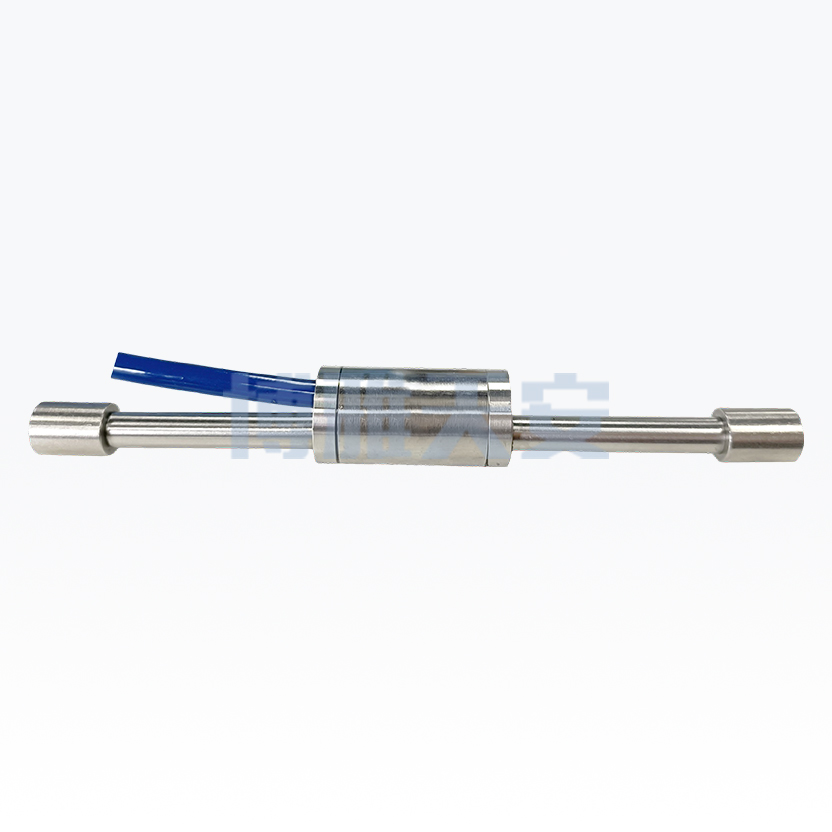

▋ 产品特点

        BOY-GD02 表面式振弦应变计 表面式振弦应变计弹性模量小，与被测结构物的随动性好，测量中不会干扰原应力场，包含式设计，全不锈钢结构，安装简单使用可靠，并可回收重复使用。应变计采用进口钢弦，耐受性强；压铆+激光焊接，钢弦固定更可靠；外壳采用304不锈钢结构，接地双保护套、双绞屏蔽聚氨酯电缆，防护能力强，具有抗机械磨损、抗干扰、防雷击的能力 。

▋ 产品参数

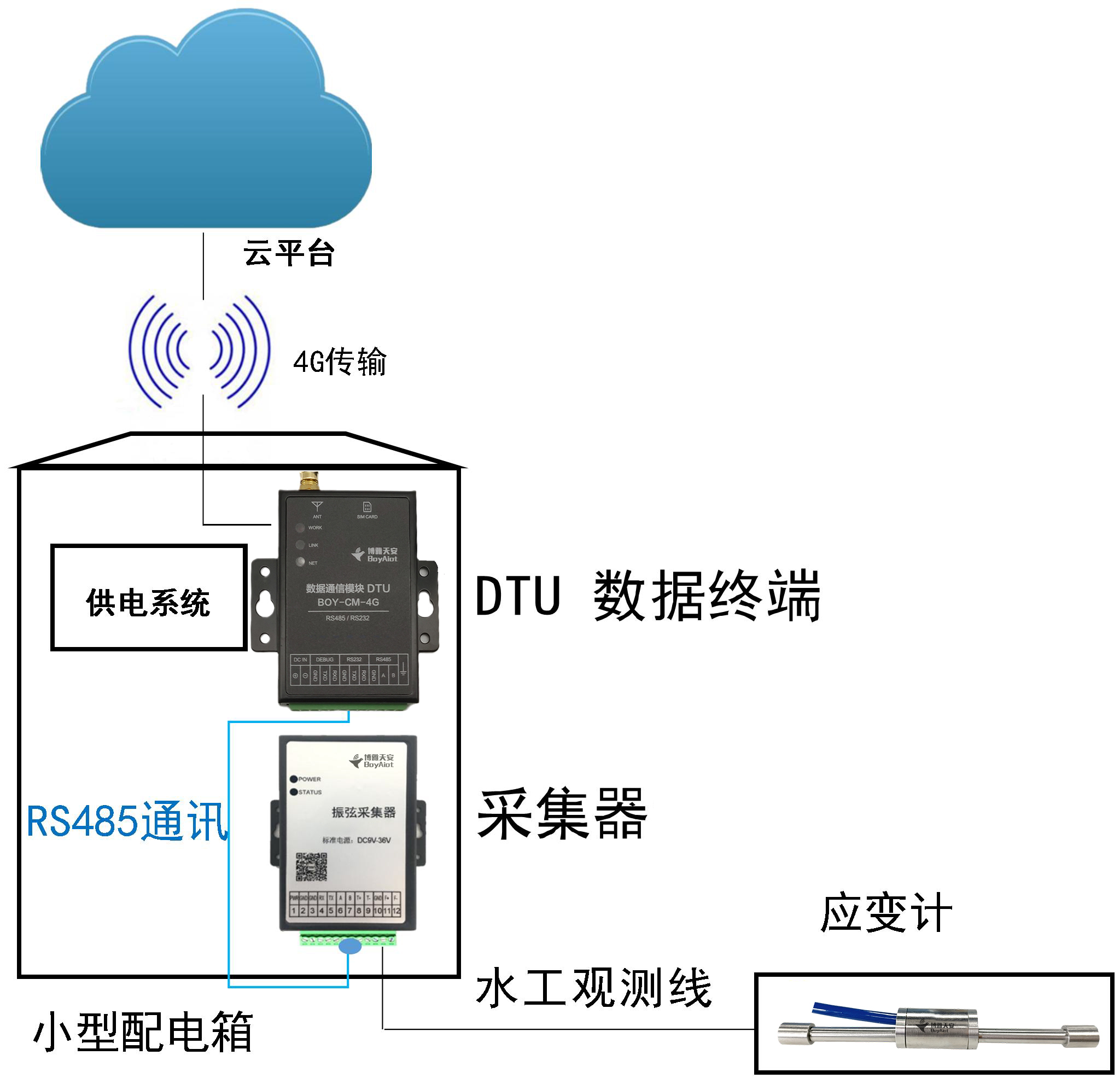

▋ 应用场景

        BOY-GD02 表面式振弦应变计 主要应用在水库、大坝、高层建筑、基坑、隧道、桥梁、边坡等项目中的混凝土表面、钢结构表面进行应变监测，振弦式应变计能够实时感知结构物表面形变状况，提供高精度的应变数据和监测服务。

▋ 常见问题

        Q1：‌表面式应变计在长期监测中如何避免读数漂移？‌

        需定期进行温度补偿校准（每季度至少1次），并采用双金属补偿结构降低温度影响。安装时需确保应变计与结构物充分耦合，避免局部应力集中导致测量误差。当发现频率漂移超过±0.05%F.S时，需检查电缆连接状态并重新标定。 ‌

        Q2：如何安装表面式振弦应变计？‌

        安装表面式振弦应变计通常需要使用专门的夹具，如钢结构表面固定夹具或混凝土表面安装夹具，根据具体应用场景选择合适的夹具进行安装。 ‌

        Q3：振弦式表面应变计的钢弦材料疲劳特性如何评估？‌

        钢弦采用高强度进口合金材料制造，其疲劳寿命与工作应力幅值呈负相关关系。实验室测试表明，在±1500με满量程条件下，连续工作10万次后频率漂移量小于0.05%F.S。实际应用中建议定期进行频率响应测试，当发现频率线性度异常时应及时更换。 ‌ ‌

        Q4：应变计温度补偿系统的实现方式及误差范围？

        采用双金属补偿结构，通过内置热敏电阻（精度±0.5℃）和温度-频率对应表实现补偿。补偿后温度误差≤±0.5με/℃，在-20℃至60℃范围内总补偿误差不超过±20με。需注意安装时应避免局部热源影响温度传感器读数。

        Q5：‌表面式应变计在高温（＞60℃）环境下的性能保障措施？

        需采用双层隔热防护套（陶瓷纤维+不锈钢波纹管），并将电缆更换为耐高温硅胶线（耐受150℃）。测量时启用动态温度补偿算法，通过内置热敏电阻实时修正温度误差（补偿精度±0.3με/℃） 。 ‌
