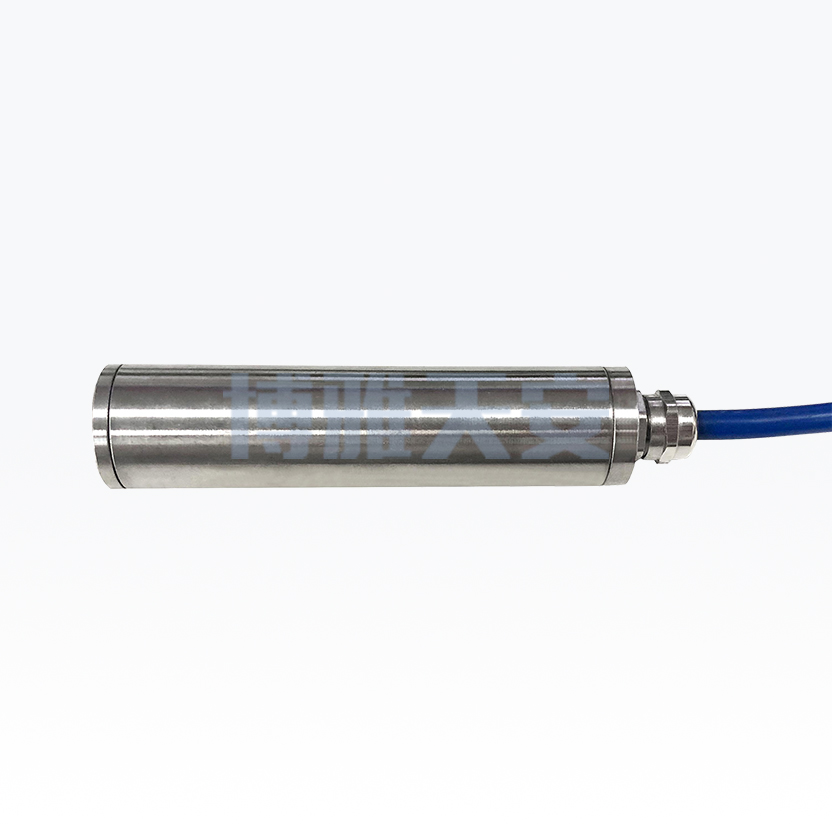

BOY-GD03 振弦式渗压计

▋     产品介绍

        BOY-GD03 振弦式渗压计 又称孔隙压力计 是用于长期埋设在水工结构物或其它混凝土结构物及岩土体内，长期观测结构物或土体内部的渗透(孔隙)水压力，同步测量埋设点的温度。设备主要采用进口高耐受性钢弦与自主研发的生产制造工艺制造。主要应用于大坝、深基坑、边坡等基础、填筑体工程渗透压力（孔隙水压力）的监测。


▋ 工作机制

        BOY-GD03 振弦式渗压计 振弦式渗压计埋设于坝体或基岩内，振弦式渗压计由膜片(受力弹性形变外壳)、细钢弦、调节夹紧装置、激励和接收线圈等组成 。钢弦自振频率与其张紧力的大小、材料、长度等有关，但振弦一经确定后 ，振弦的自振频率就是一个确定值，振动频率的变化量即对应受力的大小。振弦式渗压计的高灵敏不锈钢膜片，其上方还连接着振弦，在实际使用的时候,通过透水石过滤器把渗透压力传递到膜片之上，由于膜片上渗透压力的变化，就引起了振 弦式渗压计的移动，而这样微小的位移量能够使用振动的频率与振弦的元件张力来测量，振弦式渗压计的振动频率的平方与膜片上的压力是成正比的。通过读数仪（采集器），利用电磁线圈激励钢弦，测得钢弦的频率，频率信号经电缆传输至读数仪或采集器，再经换算即可测出渗透压力（孔隙水压力）的大小 。

▋ 产品尺寸

▋ 产品特点

        BOY-GD03 振弦式渗压计  主要部件采用特殊(处理)钢材制造，透水部件为带 50 微米小孔的烧结不锈钢制成，以利于空气从渗压计的空腔排出，适用于自然条件下的恶劣环境， 甚至可以直接埋设在混凝土或土石块中。结构简单、紧凑合理、抗震性能好、安装快捷；频率稳定，可进行长距离传输。采用振弦式原理设计，体积小，安装简单，抗干扰能力强，性能稳定可靠，适合长期监测使用。

▋ 产品参数

▋ 应用场景

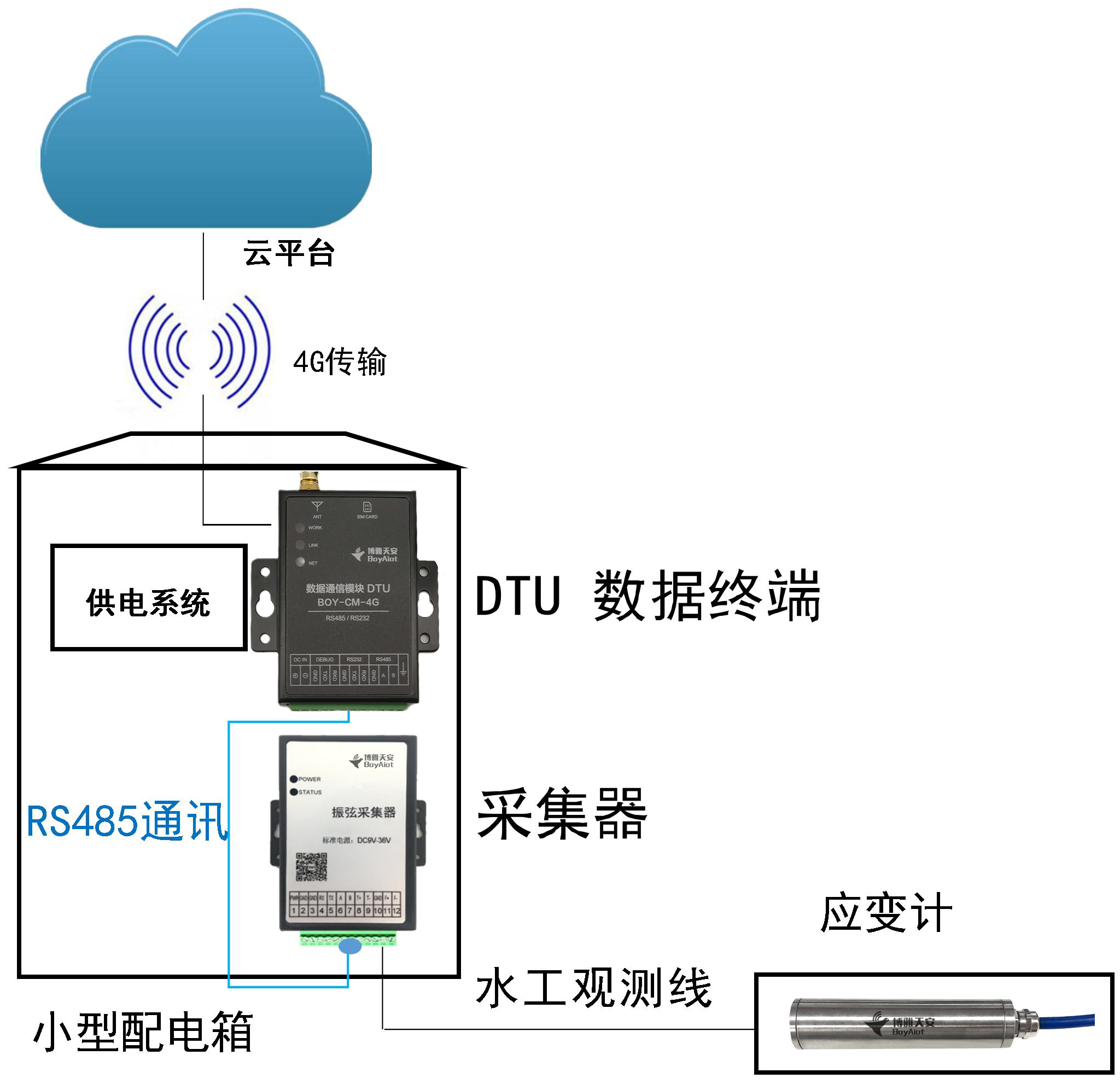

        BOY-GD03 振弦式渗压计  适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，监测水库、河流、湖泊等水位的变化量。广泛用于水利水电、矿山、铁路公路、桥梁码头、地下洞室等岩土工程中孔隙水压力或渗透压力监测，振弦式渗压计能够长期自动化监测相关数据。

▋ 常见问题

        Q1：‌表‌振弦渗压计常见故障有哪些？‌

        包括读数不稳定、传感器漂移、电缆损坏等，可通过环境稳定化、定期校准、使用高质量电缆等方法解决。 ‌

        Q2：如何解决读数不稳定问题？‌

        需确保环境稳定（减少振动和温度波动）、定期校准仪器，并采用屏蔽性好的电缆和连接器。 ‌

        Q3：安装振弦渗压计时需注意哪些细节？‌

        包括合理选择安装点、控制孔壁质量、精确计算埋设深度、保持环境干燥，以及避免仪器磕碰等。 ‌ ‌

        Q4：如何合理选择渗压计的量程？

        建议取静水压力与预估超孔隙水压力之和的两倍作为上限，避免量程过大导致分辨率下降或成本增加。

        Q5：‌振弦渗压计的主要安装方式是什么？

        包括坑式埋设（适用于新建工程）和钻孔式埋设（适用于已建工程），安装前需浸泡仪器并确保透水石清洁 。 ‌
