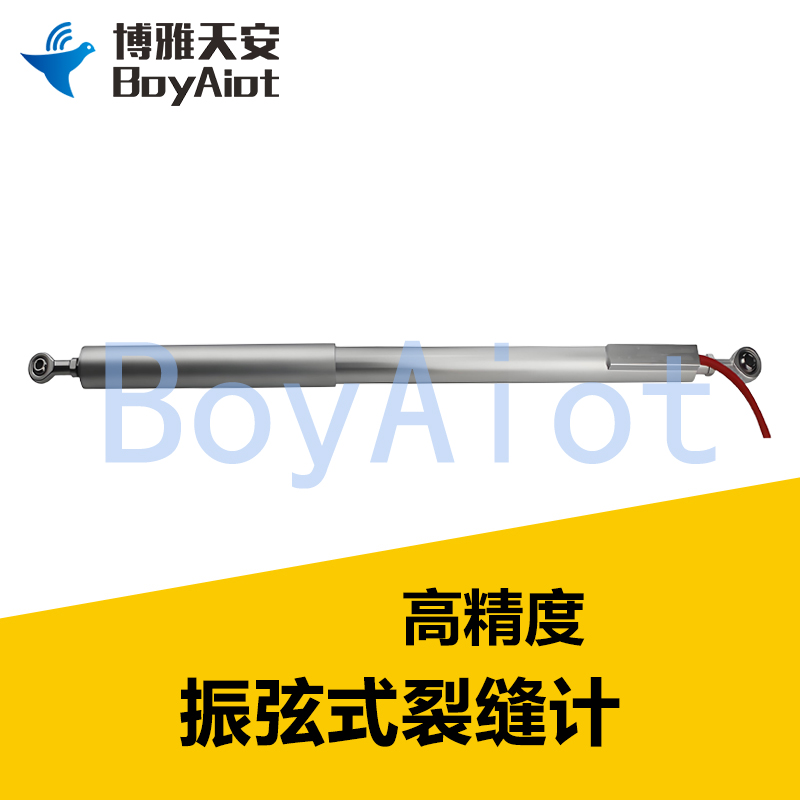

BOY-GD04 振弦式裂缝计
产品特点：
1、测量精度高，抗干扰能力强，数据长期稳定可靠
2、量程覆盖0~300mm（可定制），满足微小变形到较大量程的监测需求
3、全铝合金外壳，IP67防护等级，耐腐蚀材质，适用于各种恶劣环境
4、响应速度快实时监测裂缝动态变化，及时反馈结构安全状
▋ 产品介绍

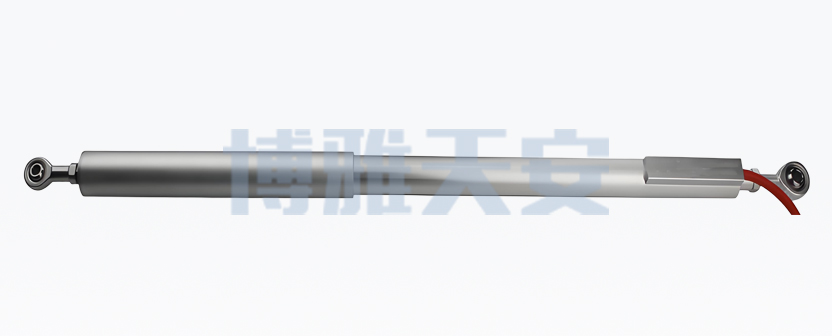

BOY-GD04 振弦式裂缝计 是一种高精度、高稳定性的位移监测传感器，是目前国内外普遍重视和广泛应用的一种非电量电测的传感器。，专为测量混凝土、岩石、土体等结构物中的裂缝或接缝的位移变化而设计。其基于振弦传感技术，通过监测裂缝的开合度、错动等变形参数，广泛应用于水利水电、交通隧道、桥梁、边坡、建筑基坑等工程的安全监测领域，帮助用户实时掌握结构健康状态，预防潜在风险 。
▋ 工作机制
BOY-GD04 振弦式裂缝计 是一种高精度、高稳定性的位移监测传感器，是目前国内外普遍重视和广泛应用的一种非电量电测的传感器。专为测量混凝土、岩石、土体等结构物中的裂缝或接缝的位移变化而设计。其基于振弦传感技术，通过监测裂缝的开合度、错动等变形参数，广泛应用于水利水电、交通隧道、桥梁、边坡、建筑基坑等工程的安全监测领域，帮助用户实时掌握结构健康状态，预防潜在风险 。

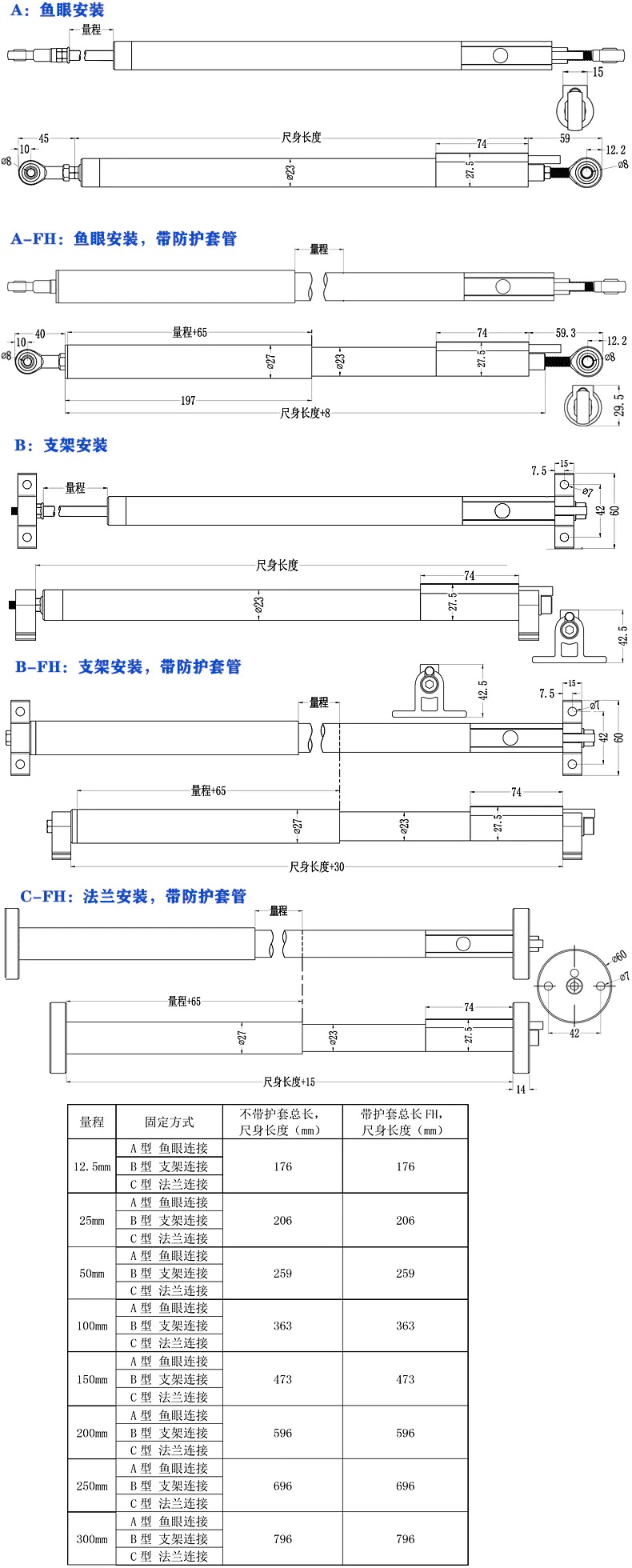

▋ 产品尺寸
▋ 产品特点
BOY-GD04 振弦式裂缝计 凭借高精度测量能力可捕捉微米级裂缝位移变化，通过振动频率变化实现细微结构形变的可靠监测，其长期稳定性得益于无电子元件老化的机械结构，数据漂移极小，适用于持续数年的工程健康监测场景。该设备抗电磁干扰能力强，在复杂电磁环境中仍能保持精准读数，且具备防水、防尘及耐高低温特性，适应潮湿、腐蚀等恶劣条件。无需外部供电与频繁维护的特点大幅降低了使用成本，宽量程设计可覆盖毫米至厘米级的裂缝扩展范围，兼顾微小形变与大范围位移的灵活监测需求。实时响应机制确保动态变化数据即时反馈，频率信号数字化输出便于远程传输与系统集成，配合简洁耐用的机械结构显著提升设备寿命 。
|
|
|
铝合金外壳 | 稳定性高 | 高精度 |
防水、防尘、耐腐蚀，适应恶劣环境 | 无电子元器件老化问题，结构稳定，适合长期监测且数据漂移小 | 采用振动频率变化检测裂缝位移，微米级测量精度 |
|
|
|
低维护需求 | 结构简单耐用 | 响应速度快 |
无电源依赖，无需频繁校准或更换部件，维护成本低 | 机械部件少，故障率低，使用寿命长，适合长期户外安装 | 实时监测裂缝动态变化，及时反馈结构安全状态 |
▋ 产品参数
设备参数 | |
测量范围（量程） | 12.5、25、50、100、150、200、250、300mm |
分辨率 | 0.025%FSR |
线性 | 0.25%FSR |
温零漂 | <0.05%FSR/℃ |
稳定性 | <0.2%FSR/年 |
频率范围 | 1500～2800hz |
温度范围 | -40℃～+60℃ |
线圈电阻 | 230Ω±10Ω |
电缆类型 | 2芯 |
防护等级 | IP67 |

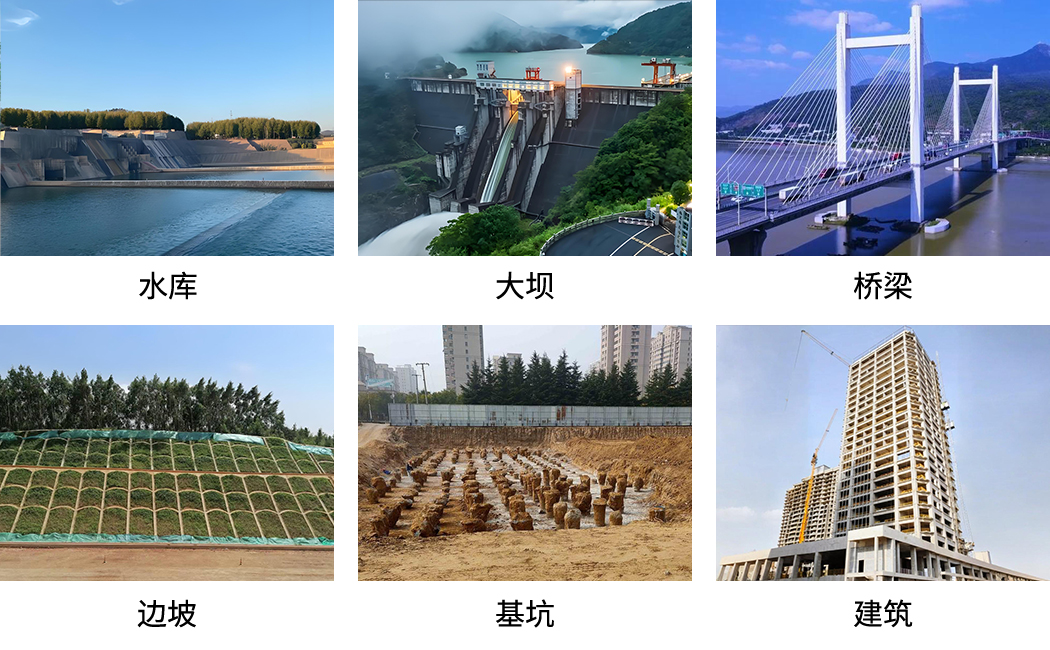

▋ 应用场景
BOY-GD04 振弦式裂缝计 适用于长期安装在水工建筑物或其它混凝土建筑物表面接缝线开裂处， 单方向或多方位测量其位移变化量，广泛应用于大坝、水库、堤防等水利工程的裂缝监测；隧道衬砌、桥梁墩台、建筑结构接缝变形监测；矿山边坡、路基沉降、地质灾害区域的稳定性评估；地下工程、深基坑开挖过程中的周边裂缝预警 。
▋ 常见问题
Q1：安装时需要注意哪些事项？
需确保传感器与裂缝方向垂直固定，安装基面平整稳固，避免振动或外力干扰，并预留足够位移空间 。
Q2：振弦式裂缝计是否需要定期校准 ？
机械结构稳定性高，通常每隔1-2年进行一次现场校准即可，无需频繁调整。
Q3：裂缝扩展超出量程如何处理 ？
选择量程时需预留足够余量，若超出量程需更换更大规格设备，或采用多台传感器分段监测。
Q4：能否实现远程实时监测 ？
支持数字化频率信号输出，可连接数据采集系统，通过无线传输模块实现远程监控和预警。
Q5：电磁干扰是否会导致数据异常 ？
纯机械振动原理不受电磁干扰影响，适用于变电站、雷击高发区等强电磁环境。
